[ESP8266 ตอน 5] เริ่มต้นใช้งาน Part 4 - ESP8266 over Internet

6 ปีที่ผ่านมา

โดย เจ้าของร้าน

จากบทความที่ผ่านมาเราได้ควบคุม สั่งงาน ESP8266 ผ่านการใช้งานไร้สาย แต่ทั้งหมดทั้งมวลนั้นเป็นการควบคุมผ่านคลื่นความถี่ 2.4GHz ในระยะใกล้ คือแค่ระยะสัญญาณของตัว ESP8266 ที่เป็น Access Point จะส่งได้(ประมาณ 20-30 เมตร) หรือไกลที่สุดก็การทำ Web Server ซึ่งเชื่อมต่อกับวง WiFi ของบ้าน รัศมีที่สามารถควบคุมได้ก็คือรัศมีที่ Router ที่บ้านเรากระจายสัญญาณถึง ซึ่งให้เต็มที่มากสุดก็ 50-70 เมตรเท่านั้น แต่ในครั้งนี้จะควบคุมผ่าน Internet คือไม่ว่าเราจะอยู่ตรงส่วนไหนของโลก ขอแค่มีอินเตอร์เน็ตก็สามารถควบคุมเจ้า ESP8266 ของเราได้

* บทความนี้จะยกตัวอย่าง Smartphone ระบบ Android เท่านั้น ท่านที่ใช้ iOS สามารถหา Application ที่ทำงานคล้ายกับที่ยกตัวอย่างมาใช้งานได้ *

เตรียม Server Service

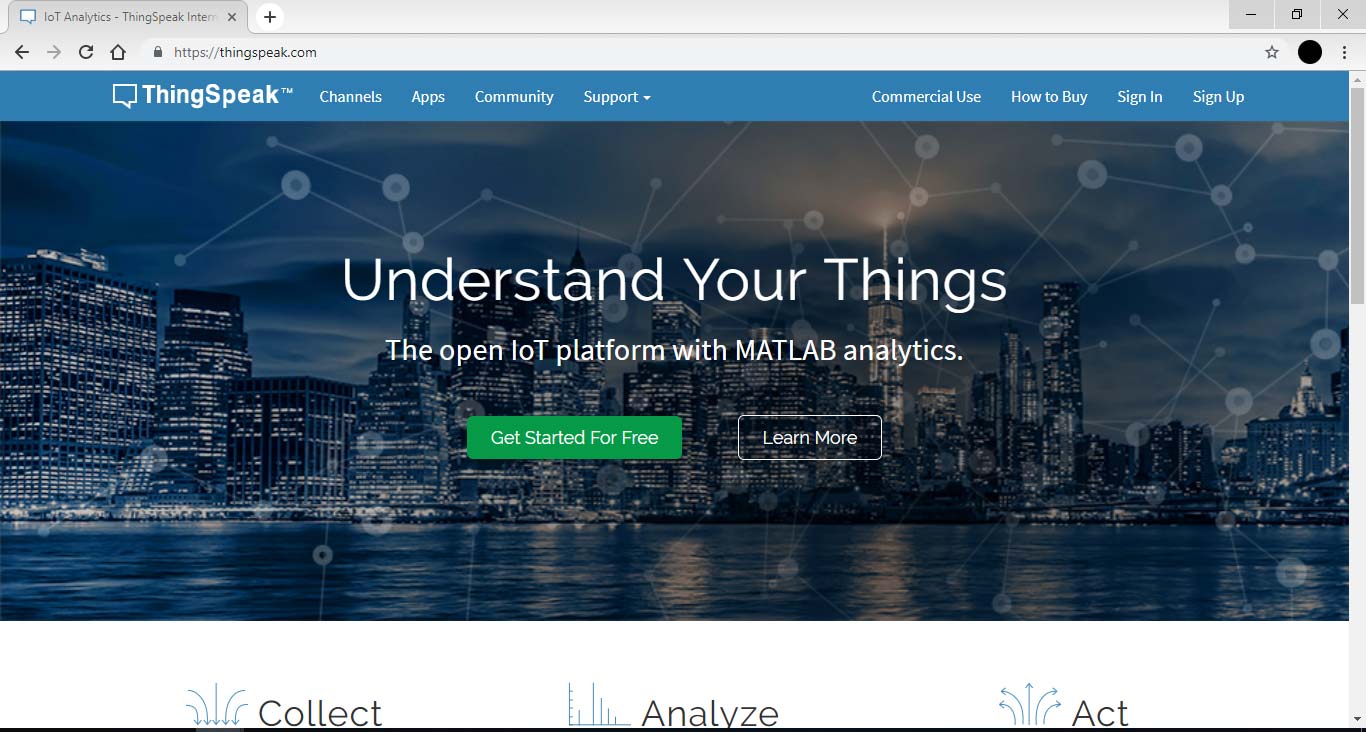

แค่ทั้งนี้ การจะควบคุมข้ามวง LAN นั้นต้องมี Server ตัวกลางในการสื่อสาร ตัว ESP8266 อยู่ในวง WiFi บ้านเรา ตัวควบคุมสมมติว่าคือมือถืออยู่วงอื่น (WiFi บ้านอื่น หรือใช้เครือข่ายสัญญาณของผู้ให้บริการ) เมื่อกดคำสั่งแล้วก็ส่งข้อมูลไปไว้ที่ Server ก่อน จากนั้นจึงส่งไปที่ปลายทาง (หากมีความรู้เรื่องเครือข่ายขั้นสูงก็สามารถตั้งค่าให้สื่อสารกันโดยตรงก็ได้ แต่จะยุ่งยากมาก ไม่เหมาะกับการใช้งานระดับเริ่มต้นแบบเรา) สำหรับ Server หรือ Service ต่างๆก็มีให้ใช้บริการหลากหลาย แต่ในบทความนี้จะยกตัวอย่างของ Thingspeak ที่ https://thingspeak.com/

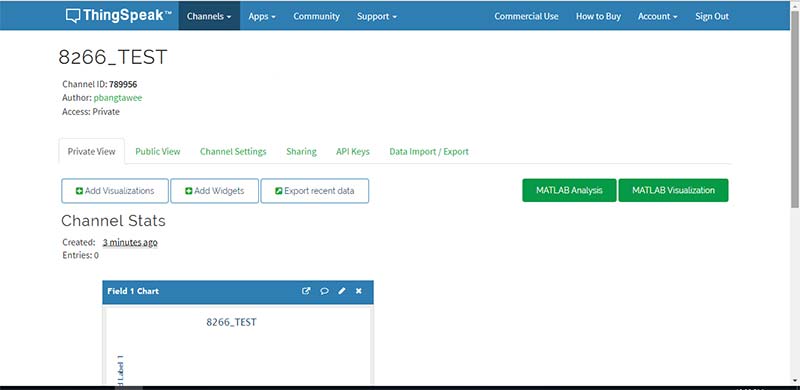

ทำการสมัครสมาชิกให้เรียบร้อย จากนั้นเราจะเตรียมความพร้อมเรื่อง API Key ต่างๆ โดยการคลิกที่ New Channel จากนั้นก็ใส่ชื่อโปรเจคของเรา ตั้งเป็นอะไรก็ได้ ในตอนนี้เรายังไม่ได้ใช้อะไรเลย อย่างอื่นก็ปล่อยไว้เหมือนเดิม เลื่อนมาล่างสุดคลิก Save Channel ก็จะได้หน้าจอ Channel ตามด้านล่าง

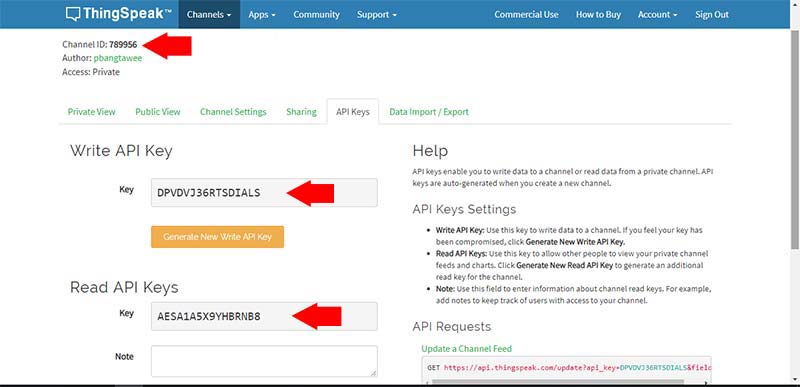

คลิกที่ API Keys จุดที่เราจะนำมาใช้งานคือ Channel ID, Write API Keys และ Read API Keys ให้เตรียมก็อปเตรียมจดตรงนี้ไว้

เตรียม Andriod Application

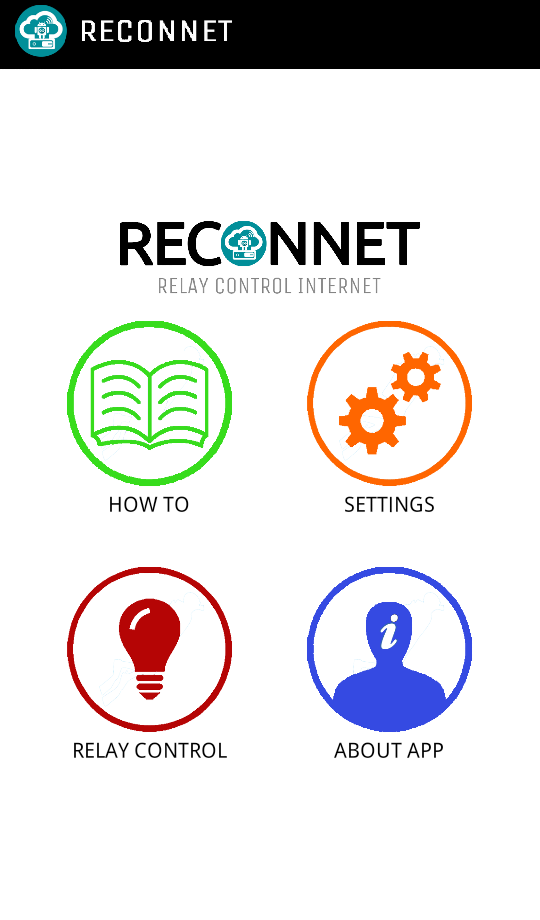

ในตัวอย่างนี้จะควบคุมผ่าน Application บนโทรศัพท์มือถือ การเขียนแอปขึ้นใหม่ก็คงยุ่งยาก เสียเวลาเกินไปสำหรับการเรียนรู้ เราใช้ความเป็น Open Source ของ Android ให้เป็นประโยชน์โดยการไปค้นแอปใน Play Store ในที่นี้ขอใช้แอปที่ชื่อว่า Relay Control Internet (คลิกที่นี่) ตัวแอปจะมีหน้าตาแบบนี้

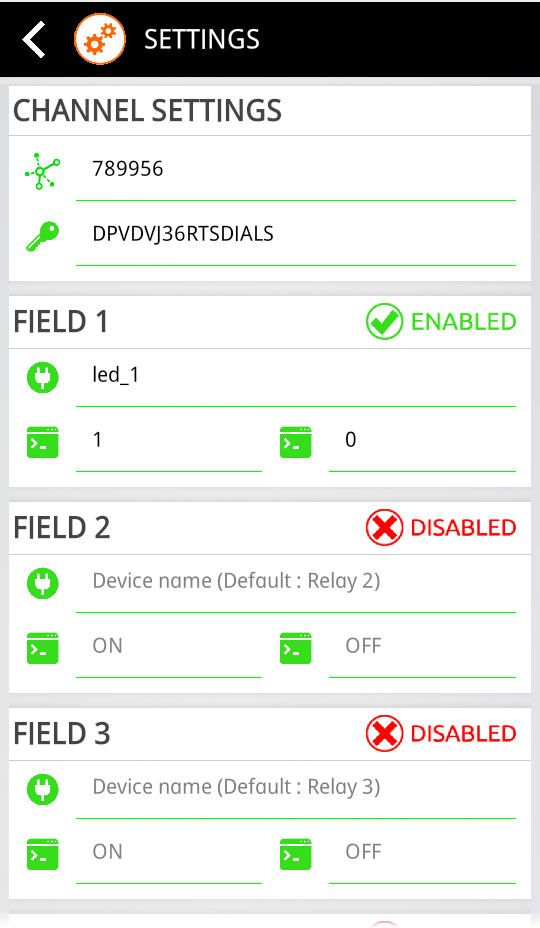

แตะเข้าที่ Settings ในช่อง Channel ID ให้ใส่ Channel ID บนหน้าเว็บลงไป ในช่อง API Keys ให้ใส่ Write API Keys ลงไป จากนั้นใน FIELD 1 แตะ DISABLED ให้เปลี่ยนเป็น ENABLED ทำการตั้งชื่อและใส่ค่าลงไป (ตัวอย่างจะทดลองควบคุมแค่หลอดเดียว จึงเปิดใช้แค่ FIELD เดียว)

เพียงเท่านี้แอปของเราก็พร้อมใช้งานแล้ว รอเพียง ESP8266 ให้เชื่อมต่อรอรับคำสั่งเท่านั้น

เริ่มลงมือทำ ESP8266
ก่อนการลงมือเขียนโปรแกรมโปรเจคนี้ ให้ทำการลง Library ที่ชื่อว่า "ThingSpeak" ก่อน โดย Library ตัวนี้สามารถค้นหาใน Library Manager ใน ArduinoIDE ได้เลยทันที (ใครยังลง Library ไม่เป็นคลิกดูได้ที่นี่) ในส่วนของโค้ดการทำงาน มาถึงบทนี้แล้วเชื่อว่าทุกคนคงเข้าใจโค้ดพื้นฐานกันแล้ว ส่วนอื่นๆนั้นได้ Comment อธิบายไว้ในตัวโค้ดก็คงทำความเข้าใจกันได้ไม่ยาก ว่าแล้วก็ไปดูกันเลย

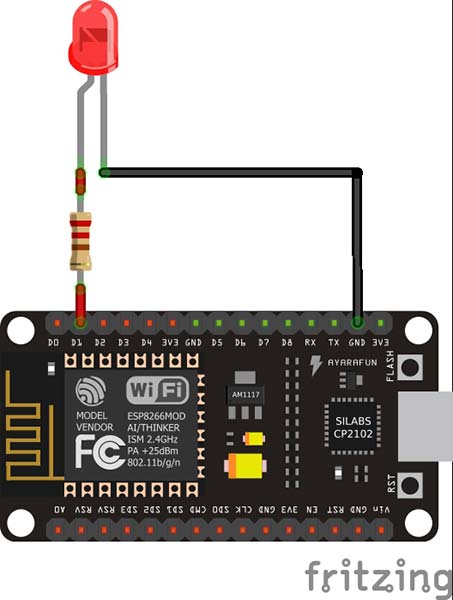

ต่อวงจรตามภาพ อัพโหลดโปรแกรมลงไปในบอร์ด

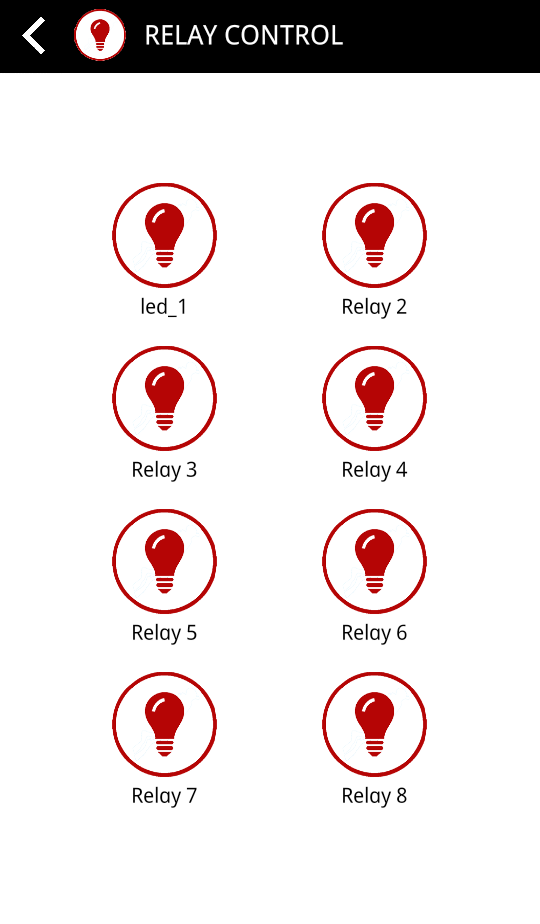

จากนั้นเปิดแอปขึ้นมาแตะเข้าไปที่ RELAY CONTROL ลองแตะที่ led_1 ที่สร้างไว้ตอนแรก(หากใครไม่ได้ตั้งชื่อไว้ก็จะเป็น Relay 1) LED ก็จะติดดับตามการกดของเราแล้ว

เพียงเท่านี้เราก็สามารถควบคุมอุปกรณ์ต่างๆ น้ำไปต่อรีเลย์ควบคุมไฟฟ้าในบ้านตอนเราไม่อยู่ ทำโอทีเลิกดึกก็สั่งเปิดไฟหน้าบ้านไว้คอยรอรับเราได้แล้ว ตอนต่อไปเราจะใช้ ESP8266 ส่งข้อมูลขึ้นไปบน ThingSpeak ไว้เปิดดูข้อมูลต่างๆ เช่น อุณหภูมิในบ้าน ได้ทุกที่บ้าง จะเป็นยังไงต้องติดตามกันครับ

ดาวน์โหลดโค้ดตัวอย่างที่นี่
คลิกที่นี่เพื่ออ่านบทความต่อไป
