[ESP32 ตอนที่ 9] Bluetooth Serial

6 ปีที่ผ่านมา

โดย เจ้าของร้าน

บทความที่ผ่านมาเราเรียนรู้เรื่องบลูทูธกันไปแล้ว แต่ก็แต่ลองๆ Advertising กับการทำ Beacon เดินเข้าออกใกล้ไกล ยังไม่ได้ควบคุมกันเลย เราอยากนอนเอามือถือไว้หัวเตียง อ่าว ดันใกล้ระยะ Beacon ไฟไม่ปิดซะงั้น อยากกดสั่งมันน่ะไม่มีหรอ ผู้เขียนเองก็ตัดใจไม่เขียนเรื่องนี้ไม่ได้ เลยจัด Bluetooth Serial อีกตอนซะ
เมื่อมีคำว่า Serial แน่นอนว่ามันคือการสื่อสาร สำหรับ ArduinoIDE ของเรา ง่ายสุดคงเป็นการทำ Serial Monitor นั่นมันก็คือการสื่อสารแบบ Serial โดยผ่านสายเชื่อมต่อ จากบอร์ดมาที่คอมพิวเตอร์ทำให้แสดงค่าต่างๆบนหน้าจอขาวๆ อีกทั้วยังสามารถใส่ค่าใดๆในช่องลงไปเพื่อให้ข้อมูลผ่านสายไปที่บอร์ดเพื่อให้ทำงาน(หากเขียนโปรแกรมเอาไว้) ทีนี้ Bluetooth Serial ก็ทำงานเหมือนกัน จะต่างกันตรงที่ตัวกลางเราจะเปลี่ยนจากสายเชื่อมต่อข้อมูลเป็นคลื่นวิทยุของ Bluetooth แทน อย่าช้ากัน เราออกตัวเลยดีกว่าครับ
เริ่มกันที่เปิดตัวอย่างขึ้นมา ... คงมีหลายท่านคิดแบบนี้ ผิดครับ แฮ่ๆ ผู้เขียนเปิดดูตัวอย่างใน ArduinoIDE แล้ว มันไม่มีประโยชน์อะไรเลยครับ จะอธิบายก็ไม่มีสาระมากพอ เอามารวบกับที่จะทำต่อไปนี้เลยดีกว่าบทความจะได้สั้นๆหน่อย โดยเราจะสั่งงานให้เปิดปิดหลอด LED บนบอร์ดด้วยการสั่งงานผ่านบลูทูธ เอากันแบบนี้เลยครับไม่ต้องมีอินโทรเลย อ่านเสร็จทุกท่านไปดัดแปลงโค้ด เพิ่มขาใช้งาน สั่งเปิดปิดเครื่องใช้ในบ้านได้ทันที ว่าแล้วก็ไปดูโค้ดกันเลยครับ

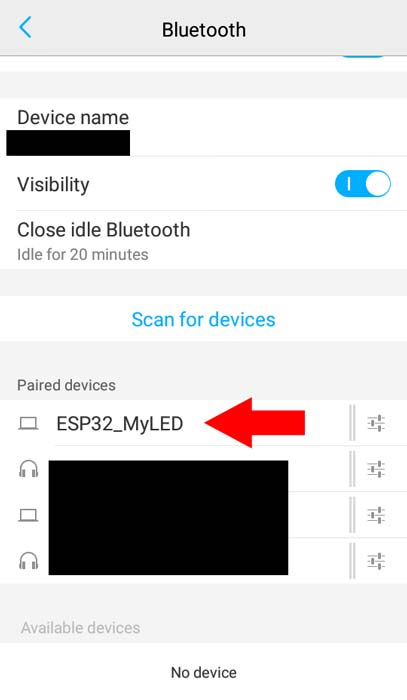

อัปโหลดโค้ด เตรียมโทรศัพท์มือถือมาให้พร้อม ครั้งนี้จะใช้แอป Bluetooth Terminal กัน (สำหรับแอนดรอยด์ : ดาวน์โหลดที่นี่) เสร็จแล้วเปิดบลูทูธของโทรศัพท์ แล้วเชื่อมต่อให้โทรศัพท์จำบลูทูธ ESP32 ของเราก่อน

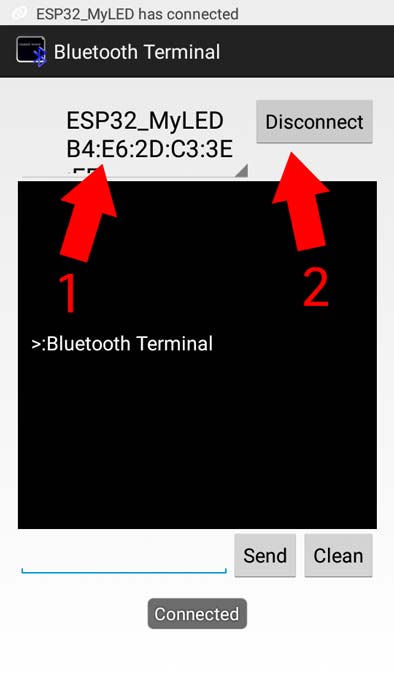

จากนั้นเปิดแอปขึ้นมา เลือก ESP32 ของเราแล้วกด CONNECT

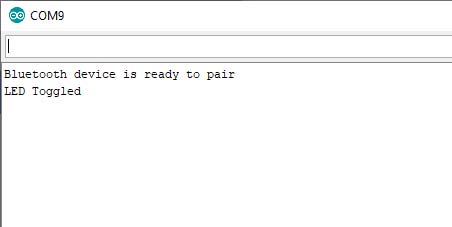

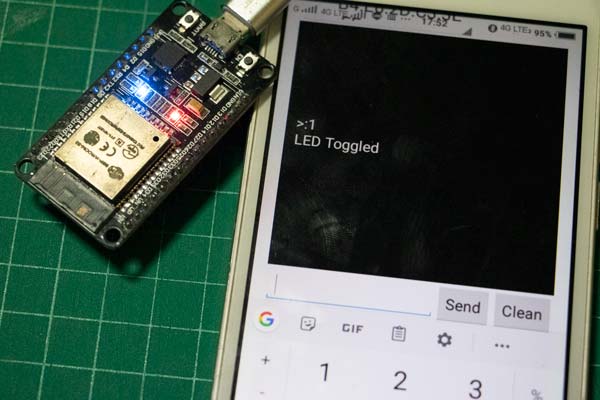

แตะช่องว่างที่มีให้เติมคำ พิมพ์ 1 แล้วกด Send ไฟบนบอร์ดจะติด หน้าจอโทรศัพท์จะขึ้นว่า LED Toggled ซึ่งบน Serial Monitor ก็จะแสดงเช่นกัน

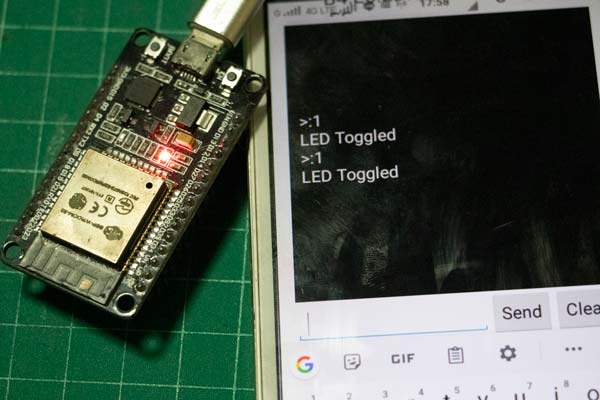

กด 1 ส่งไปซ้ำอีกที LED ก็ดับลง

เริ่มสนุกแล้วใช่มั๊ยครับ ควบคุม LED แบบง่ายๆ ให้เข้าใจการทำงานกัน เริ่มต้นง่ายๆ เป็นกำลังใจว่าทำได้แล้วโว๊ยยยยยย

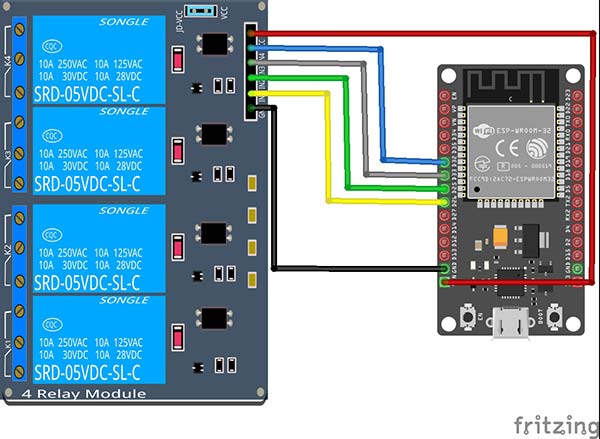

ต่อไป ดัดแปลงโค้ดเพิ่มเป็น 4 ขา ใช้เลข 1 2 3 4 ควบคุมรีเลย์ 4CH กัน

ลองมาเล่นกันครับ แต่ครั้งนี้ขอให้ถอดออกจากคอมพิวเตอร์แล้วนำแหล่งจ่ายไฟแบบ micro USB จะใช้สายชาร์จโทรศัพท์แอนดรอยด์ก็ได้ครับ เนื่องจากบอร์ดรีเลย์จะใช้กระแสเยอะ ไฟจากพอร์ต USB ของคอมพิวเตอร์จะไม่พอจ่ายทำให้ไม่ทำงานครับ ดับทั้งรีเลย์และบอร์ด ESP32

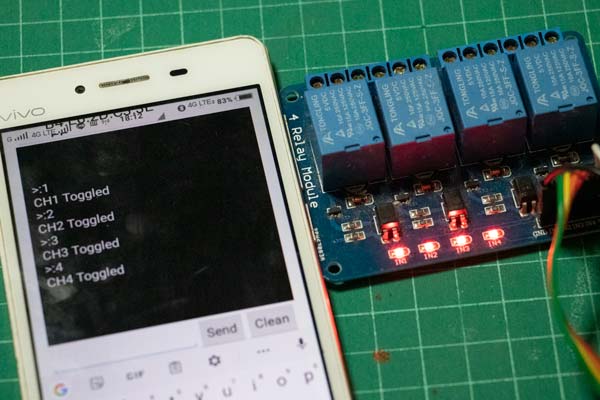

กด 1 แล้ว Send รีเลย์จะทำงานดังแต๊ก LED บนบอร์ดจะติดขึ้น หากต่อพ่วงอุปกรณ์ไฟฟ้าอยู่ก็มีไฟให้ทำงานแล้วครับ กด 2 Send กด 3 Send กด 4 Send รีเลย์ปิดวงจร คอนแท็คสัมผัสกันทั้งสี่ช่อง

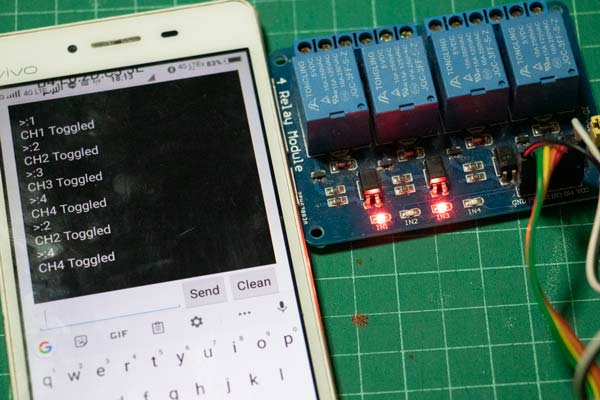

ลองปิดช่องที่ 2 และ 4 โดยกด 2 Send และกด 4 Send คำสั่งคือกลับค่าสถานะ ฉะนั้น 2 และ 4 ที่เปิดอยู่ก็จะปิด หลอดดับไป

เป็นไงบ้างครับ การใช้งาน ควบคุมบอร์ดผ่านบลูทูธ ทีนี้ก็คงนำไปดัดแปลงประยุกต์ใช้กันตามสะดวก ท่านไหนสามารถเขียนแอปได้ก็เขียนแอปเอง ใช้โค้ด Bluetooth Send ธรรมดาก็ได้ ท่านใดเขียนไม่ได้ ไว้โอกาสหน้าจะเขียนให้ลองทำแบบง่ายๆสไตล์เราต่อไป สำหรับวันนี้ต้องขอจบไว้สั้นๆตรงนี้ก่อน สวัสดีครับ

คลิกที่นี่เพื่อดาวน์โหลดโค้ดตัวอย่าง
